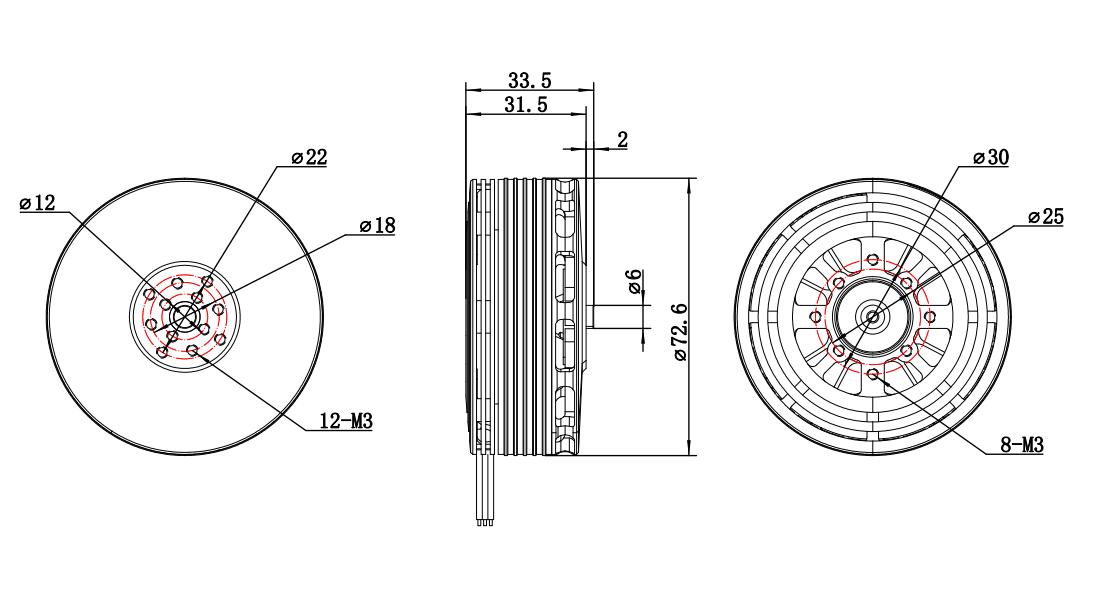

工程图

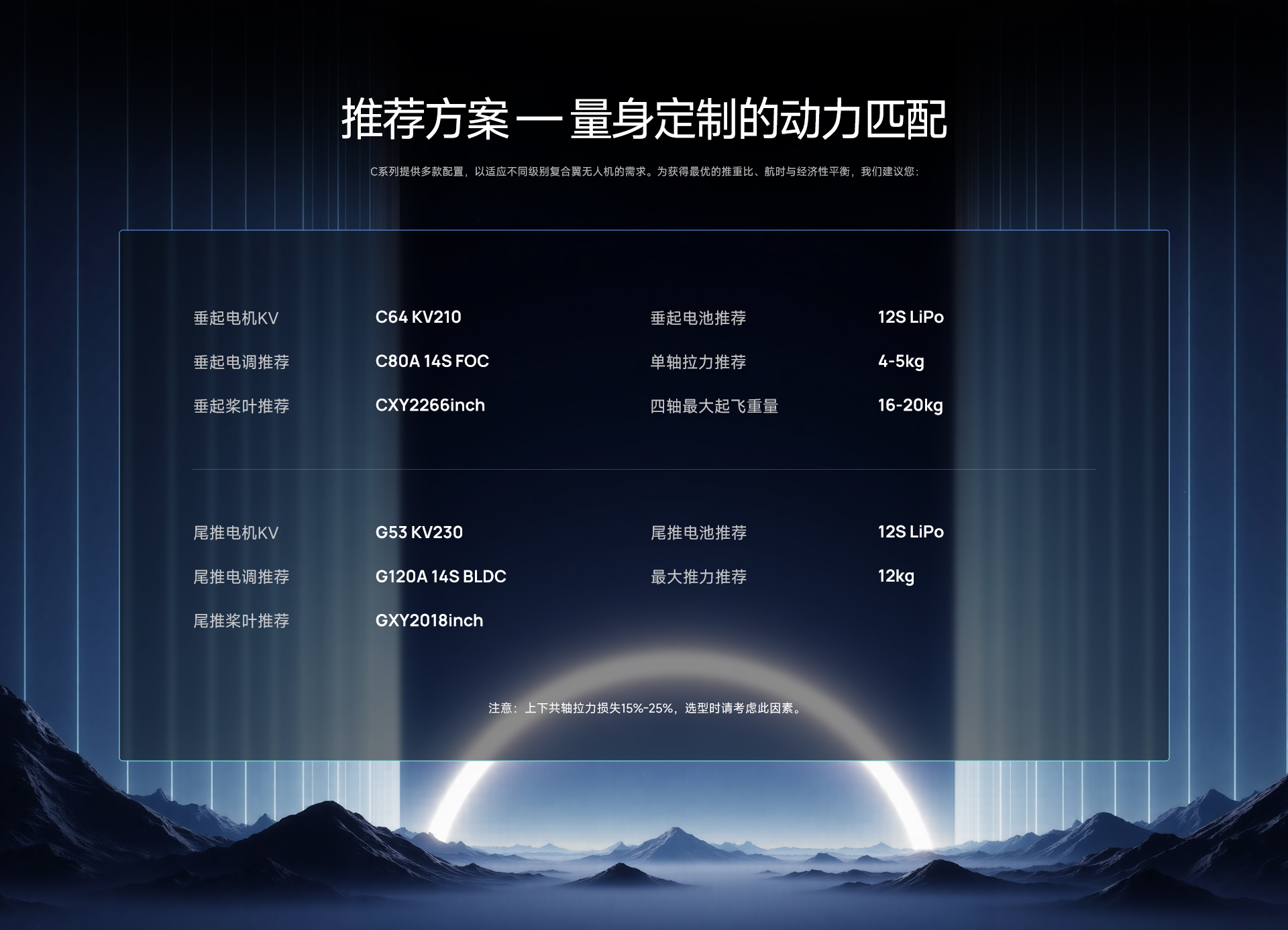

垂起复合翼动力推荐
| 垂起动力推荐 | |||
|---|---|---|---|
| 垂起电机KV | C64 KV210 | 垂起电池推荐 | 12S LiPo |
| 垂起电调推荐 | C80A 14S FOC | 单轴拉力推荐 | 4-5kg |
| 垂起桨叶推荐 | CXY2266inch | 四轴最大起飞重量 | 16-20kg |
| 尾推电机KV | G53 KV230 | 尾推电池推荐 | 12S LiPo |
| 尾推电调推荐 | G120A 14S BLDC | 最大推力推荐 | 12kg |
| 尾推桨叶推荐 | GXY2018inch | ||
电机技术参数
| 电机技术参数 | |
|---|---|

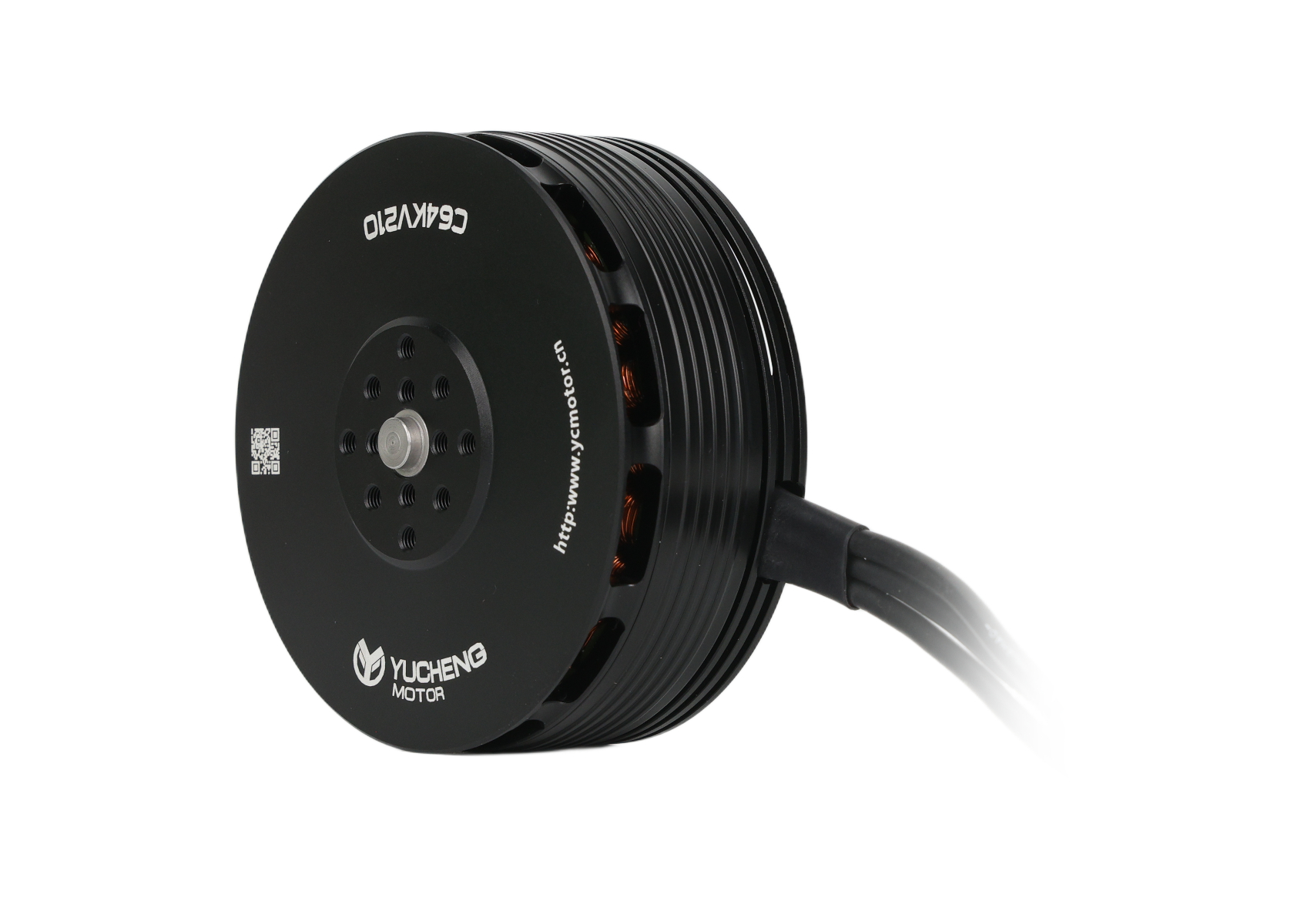

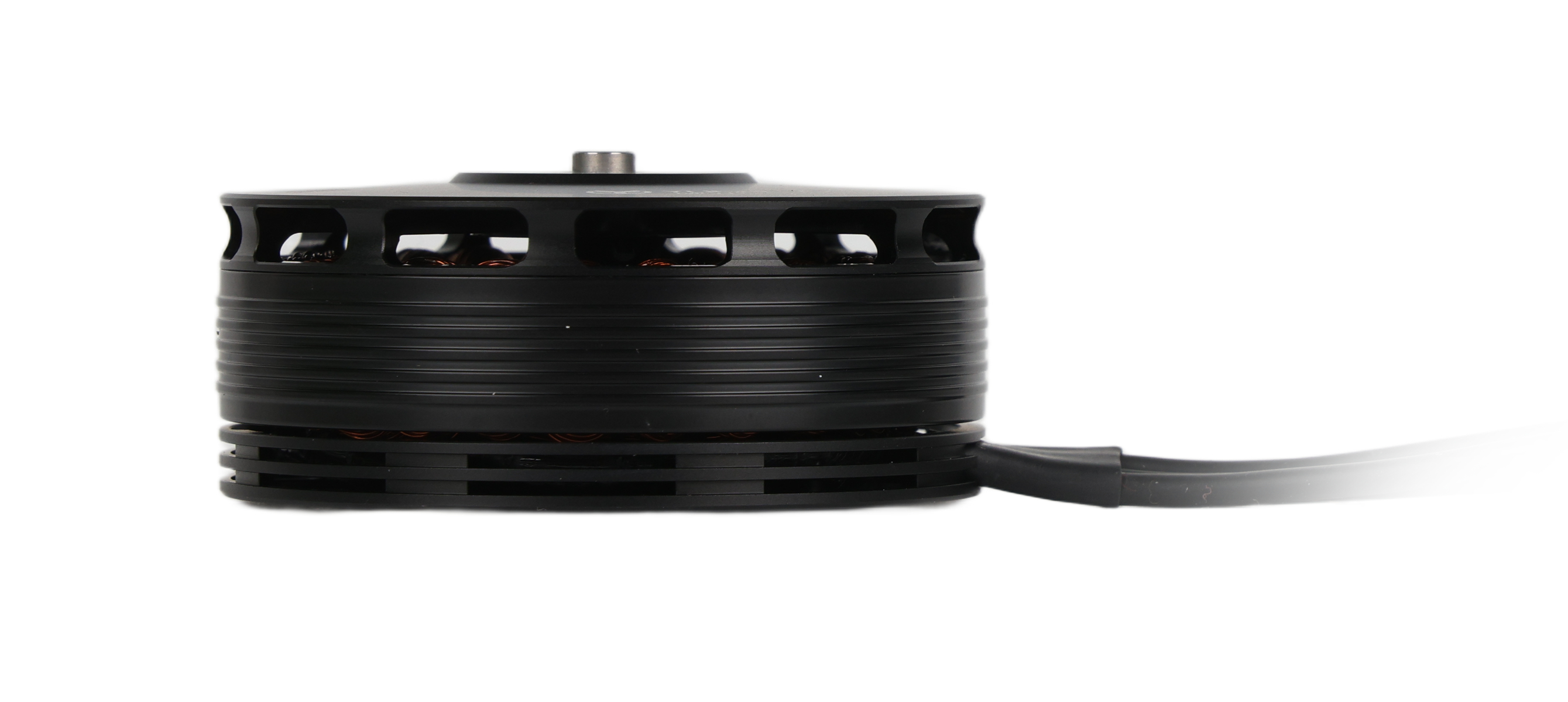

| 电机型号 | C64 |
| KV值 | KV210 |
| 槽极数 | 24N28P |
| 空载电流（10V） | 1.5A |
| 相间电阻（区间） | 45-49mΩ |
| 电压范围（区间） | 45-48V |
| 最大电流（48V） | 57.4A |
| 最大拉力（48V） | 11.7kg |
| 最大功率（48V） | 2728W |
| 线号、线色、线长 | 引漆包线、线长90mm |
| 转子动平衡 | ≤10mg |
| 防护等级 | IPX6 |
| 电机含线重量 | 305g |
| 使用环境温度 | -30℃～55℃ |
电调技术参数
| 电调技术参数 | |||
|---|---|---|---|
| 电调型号 | 60A 12S 方波 | 外观尺寸 | 55*28*10mm |
| 重量 | 无 | 防护等级 | 无 |
| 使用电压 | 5-12S | 待机功耗 | 6.54mA |
| 额定电流(散热良好) | 60A | 峰值电流(散热良好) | 80A |
| 油门信号 | PWM | 通信协议 | PWM |
| 油门响应时间 | ms | 油门频率（MAX） | 490Hz |
| 油门行程 | 1040μs-1960μs | 电平信号 | 3.3V |
| 油门行程校准 | 可校准 | 隔离方式 | 无隔离 |
| 固件升级 | 无 | 故障存储 | 无 |
| 是否定桨 | 否 | BEC | 无 |
| 使用环境温度 | -10℃-85℃ | 保护温度(内部温度) | 110° |
| 电源线 | 14AWG硅胶线、180mm、无插件 | 电机驱动三相线 | 14AWG硅胶线、100mm、无插件 (正极红色、负极黑色) |
| 信号线 | PVC屏蔽线30芯、400mm、插件JR 3Pin | 反馈线 | 无 |

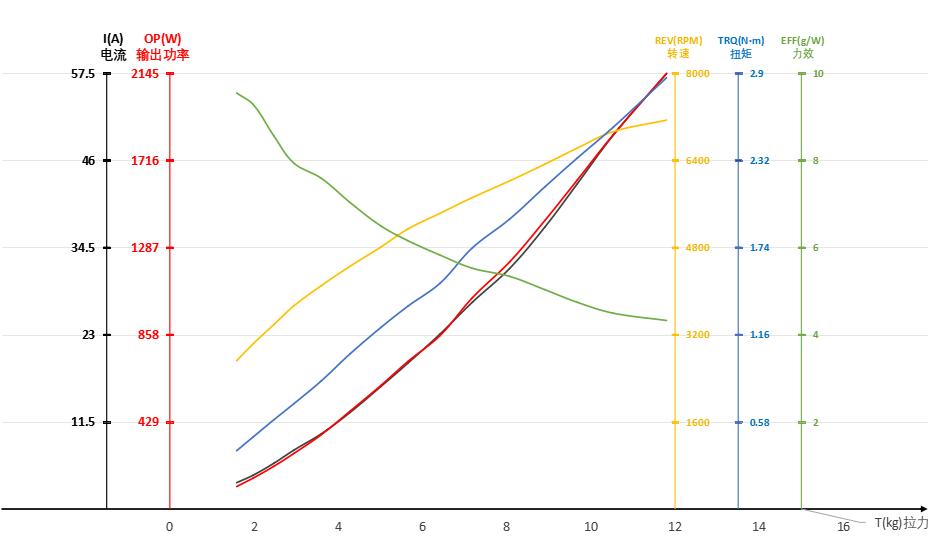

负载数据分析
负载测试数据
电机 C64 KV210 + 桨叶 CXY2266inch + 电调 60A 12S 方波
| 工作电压 (V) | 油门点 (%) | 电流 (A) | 扭矩 (N·m) | 输入功率 (W) | 输出功率 (W) | 转速 (RPM) | 拉力 (gf) | 力效 (g/W) |
|---|---|---|---|---|---|---|---|---|
| 48 | 30 | 3.48 | 0.388 | 166.6 | 110.6 | 2723 | 1589 | 9.5 |
| 35 | 4.46 | 0.479 | 213.2 | 152.0 | 3029 | 1978 | 9.3 | |
| 40 | 6.04 | 0.594 | 289.1 | 210.6 | 3385 | 2473 | 8.6 | |
| 45 | 7.79 | 0.702 | 372.8 | 274.3 | 3732 | 2954 | 7.9 | |
| 50 | 9.92 | 0.852 | 474.3 | 365.6 | 4098 | 3597 | 7.6 | |
| 55 | 12.75 | 1.033 | 610.0 | 481.9 | 4455 | 4285 | 7.0 | |
| 60 | 16.17 | 1.208 | 773.0 | 608.3 | 4808 | 5016 | 6.5 | |
| 65 | 19.24 | 1.349 | 919.1 | 725.7 | 5137 | 5655 | 6.2 | |
| 70 | 23.04 | 1.5 | 1100.3 | 851.9 | 5424 | 6411 | 5.8 | |
| 75 | 27.27 | 1.737 | 1301.8 | 1039.5 | 5715 | 7187 | 5.5 | |
| 80 | 31.72 | 1.928 | 1512.7 | 1215.4 | 6020 | 8070 | 5.3 | |
| 85 | 37.17 | 2.142 | 1770.7 | 1418.9 | 6326 | 8906 | 5.0 | |
| 90 | 42.86 | 2.333 | 2040.5 | 1617.2 | 6620 | 9674 | 4.7 | |
| 95 | 49.26 | 2.538 | 2343.5 | 1839.9 | 6923 | 10527 | 4.5 | |
| 100 | 57.40 | 2.868 | 2728.7 | 2142.9 | 7135 | 11797 | 4.3 |
包装配件
桨叶盖板-1PCS
杯头内六角螺丝-M3*10-4PCS
杯头内六角螺丝-M3*12-2PCS
香蕉头-3.5mm/灯笼头/公头-3PCS
热缩套-φ4.5*40-3PCS
杯头内六角螺丝-M3*10-4PCS
杯头内六角螺丝-M3*12-2PCS
香蕉头-3.5mm/灯笼头/公头-3PCS
热缩套-φ4.5*40-3PCS
