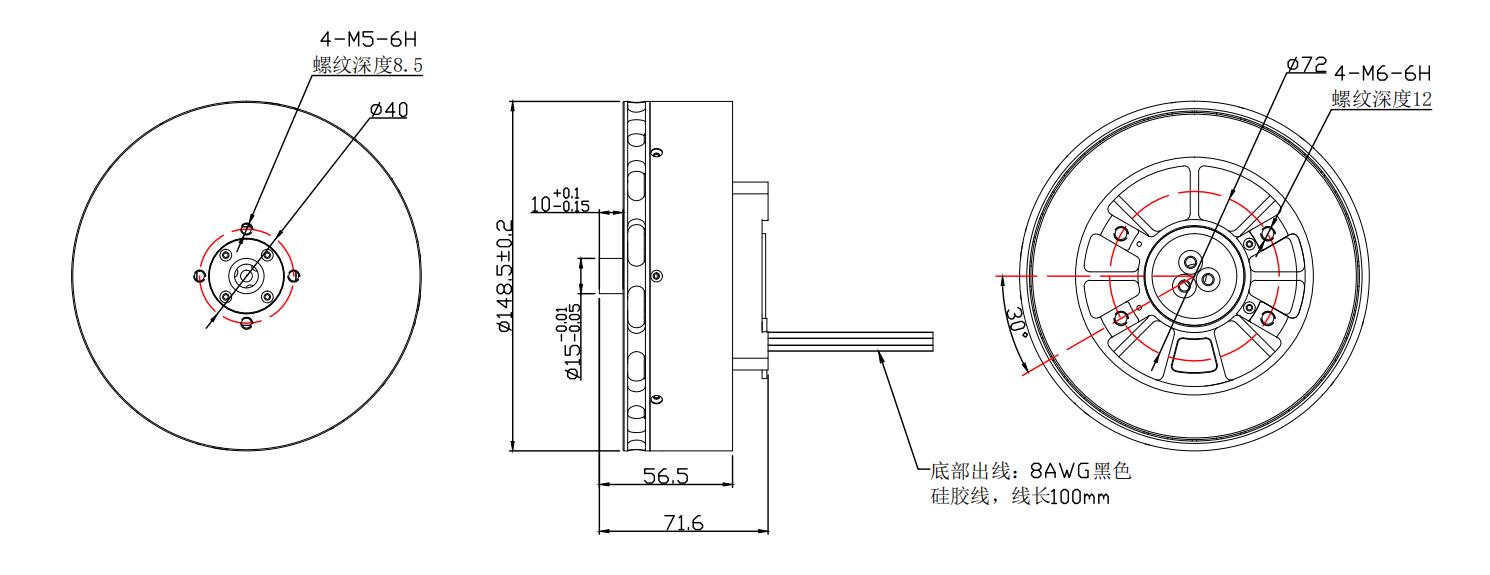

工程图
多旋翼动力推荐
| 组件推荐 | 起飞重量参考 | ||
|---|---|---|---|
| 电池推荐 | 18S LiPo | 单轴拉力推荐 | 25-27kg |
| 电机KV | N13 KV50 | 四轴最大起飞重量 | 100-108kg |
| 电调推荐 | 18S230A | 六轴/X8最大起飞重量 | 150-162kg |
| 桨叶推荐 | DSZ5620inch | 八轴最大起飞重量 | 200-216kg |
技术参数
| 电机技术参数 | ||
|---|---|---|
| 电机参数 | 电机型号 | N13 |
| KV值 | KV50 | |
| 槽极数 | 36N42P | |
| 空载电流（24V） | 3.4A | |
| 相间电阻（区间） | 17-19mΩ | |
| 电压范围（区间） | 69-72V | |
| 最大电流（48V） | 195A | |
| 最大拉力（48V） | 58.9kg | |
| 最大功率（48V） | 10728W | |
| 线号、线色、线长 | 8AWG、线长100mm | |
| 转子动平衡 | ≤10mg | |
| 防护等级 | IPX6 | |
| 电机含线重量 | 2340g | |
| 使用环境温度 | -30℃～55℃ | |
电调技术参数
| 电调技术参数 | |||
|---|---|---|---|
| 电调型号 | 60A 12S 方波 | 外观尺寸 | 55*28*10mm |
| 重量 | 无 | 防护等级 | 无 |
| 使用电压 | 5-12S | 待机功耗 | 6.54mA |
| 额定电流(散热良好) | 60A | 峰值电流(散热良好) | 80A |
| 油门信号 | PWM | 通信协议 | PWM |
| 油门响应时间 | ms | 油门频率（MAX） | 490Hz |
| 油门行程 | 1040μs-1960μs | 电平信号 | 3.3V |
| 油门行程校准 | 可校准 | 隔离方式 | 无隔离 |
| 固件升级 | 无 | 故障存储 | 无 |
| 是否定桨 | 否 | BEC | 无 |
| 使用环境温度 | -10℃-85℃ | 保护温度(内部温度) | 110° |
| 电源线 | 14AWG硅胶线、180mm、无插件 | 电机驱动三相线 | 14AWG硅胶线、100mm、无插件 (正极红色、负极黑色) |
| 信号线 | PVC屏蔽线30芯、400mm、插件JR 3Pin | 反馈线 | 无 |

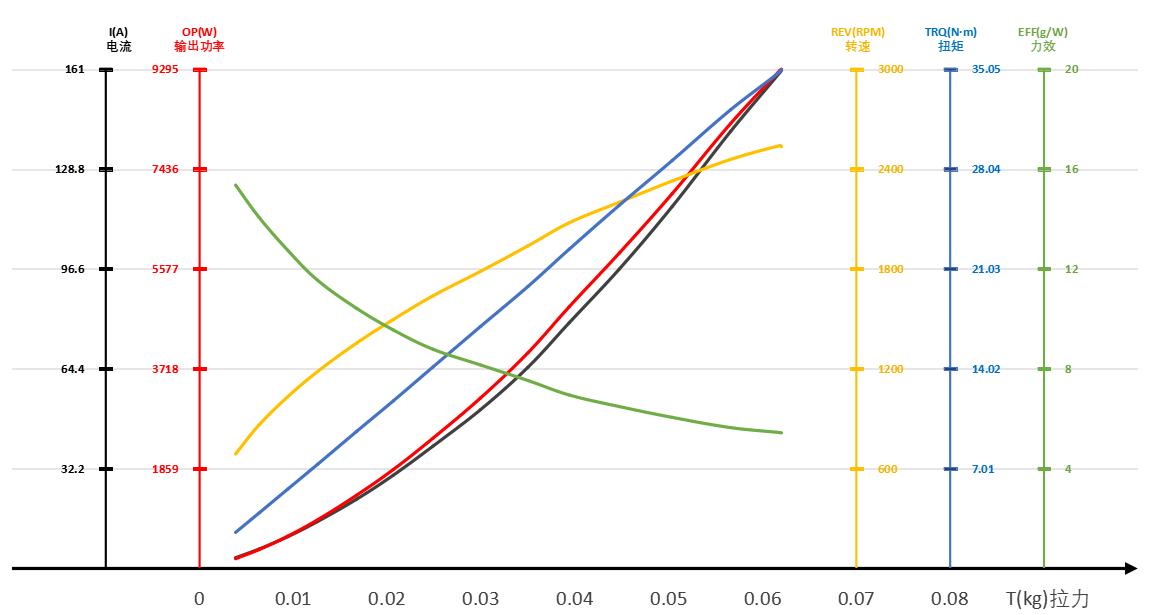

负载数据分析
负载测试数据
电机 N13 KV50 + 桨叶 DSZ5620inch + 电调 BLDC
| 工作电压 (V) | 油门点 (%) | 电流 (A) | 扭矩 (N·m) | 输入功率 (W) | 输出功率 (W) | 转速 (RPM) | 拉力 (gf) | 力效 (g/W) |
|---|---|---|---|---|---|---|---|---|
| 72 | 30 | 7.30 | 3.61 | 410 | 299 | 790 | 5521 | 13.48 |
| 35 | 12.05 | 5.25 | 676 | 525 | 955 | 8431 | 12.49 | |
| 40 | 17.53 | 6.87 | 983 | 786 | 1093 | 11285 | 11.48 | |
| 45 | 27.21 | 9.36 | 1524 | 1253 | 1279 | 15642 | 10.27 | |
| 50 | 36.43 | 11.47 | 2038 | 1700 | 1416 | 19503 | 9.57 | |
| 55 | 44.87 | 13.21 | 2508 | 2106 | 1524 | 22574 | 9.00 | |
| 60 | 54.28 | 15.05 | 3031 | 2561 | 1627 | 25670 | 8.47 | |
| 65 | 65.61 | 17.03 | 3660 | 3095 | 1737 | 29253 | 7.99 | |
| 70 | 80.48 | 19.44 | 4482 | 3781 | 1858 | 33020 | 7.37 | |
| 75 | 93.40 | 21.39 | 5195 | 4384 | 1958 | 36411 | 7.01 | |
| 80 | 115.50 | 24.67 | 6409 | 5407 | 2094 | 42343 | 6.61 | |
| 85 | 131.09 | 26.77 | 7262 | 6115 | 2183 | 45930 | 6.33 | |
| 90 | 151.10 | 29.22 | 8351 | 6963 | 2277 | 50150 | 6.01 | |
| 95 | 174.01 | 31.80 | 9593 | 7895 | 2372 | 55360 | 5.77 | |
| 100 | 195.02 | 33.82 | 10728 | 8655 | 2445 | 58979 | 5.50 |
包装配件
杯头内六角螺丝-M5*16-4PCS
杯头内六角螺丝-M6*25-4PCS
杯头内六角螺丝-M6*25-4PCS
